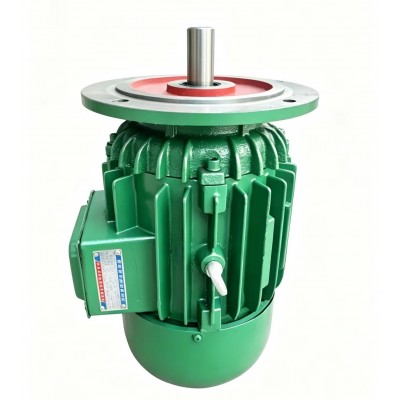

ZDY单键轴锥形制动电机（法兰立式）完整性能介绍

一、产品基础定义

ZDY为锥形转子三相异步制动电机，是起重电动葫芦专用运行电机，单键轴（独键）版本配套大车/小车运行减速机，立式B5法兰安装，自带一体化断电刹车，驱动与制动集成一体，区别于ZD起升主电机，制动力矩柔和、启停平稳，适配起重行走机构。

核心制动工作原理

定子、转子均为锥形锥面结构：

1. 通电运转：电磁吸力产生轴向分力，克服内部弹簧推力，转子向后滑移，后端制动摩擦环脱离制动盖，电机正常旋转输出动力；
2. 断电制动：电磁吸力消失，压缩弹簧快速推动转子前移，制动环压紧制动端面，依靠摩擦力瞬间锁死转轴，实现断电即停，无溜车、滑跑风险。

二、核心性能优势（单键轴款专属特性）

1. 制动安全性能

• 断电瞬时制动，响应速度快，制动力矩平缓柔和，适配起重机大车、小车行走，启停无冲击，不会造成吊物晃动、撞击；
• 摩擦制动环耐磨耐热，可频繁正反启停、点动操作，适合起重S3断续工作制；
• 弹簧压力可微调，能根据行走负载调节刹车松紧，适配不同吨位葫芦。

2. 动力输出性能（单键轴设计亮点）

• 独键实心输出轴：轴径粗、键槽一体锻造，抗剪切、抗扭能力强，相比6键花键，安装减速机拆装更简便，不易出现键槽滚键磨损；
• 起动转矩充足，堵转转矩倍数≥2.2倍额定转矩，起重机起步负载不打滑、不闷机；
• 过载能力强，更好大转矩≥2.8倍额定转矩，短时超载行走不易烧毁绕组；
• 运行效率高，1.5kW效率81%、2.2kW效率82%，功率因数0.78，长期运行省电，温升低。

3. 结构与安装性能（匹配你图纸法兰尺寸）

• 全封闭铸铁壳体，加厚散热筋，烤漆高亮防锈，金属法兰盘精密加工，止口定位精准，同轴度高，运行无偏心震动；
• B5立式圆形法兰安装，配套标准尺寸：

  功率	法兰直径	安装孔距	单键输出轴径	止口直径
  1.5kW(独键)	200mm	165mm	24mm	130mm
  2.2kW(独键)	250mm	215mm	28mm	180mm

• IP44/IP54防护等级，防尘防水溅，车间、室外普通起重工况均可使用；
• F/H级耐高温绝缘，长时间频繁点动更好高耐受温升105K，不易烧线圈。

4. 工况适配性能

• 工作制：S3断续周期工作制，标准负载持续率25%，支持每小时600次频繁启停、正反转点动，完美匹配行车往返行走；
• 电源标准：380V/50Hz，4极同步转速1380r/min，转速稳定，行走速度均匀；
• 一体紧凑结构，无需外置制动器，简化起重小车传动机构，减少故障点、降低维护成本。

三、1.5kW/2.2kW单键款关键电气性能参数

1. ZDY22-4 1.5kW（独键） 额定电流3.8A，额定转矩9.95N·m，轴径24mm单平键，整机重量26kg；
2. ZDY31-4 2.2kW（独键） 额定电流5.4A，额定转矩14.2N·m，轴径28mm单平键，整机重量34kg。

四、适用场景

1. CD/MD型钢丝绳电动葫芦大车、小车行走驱动（主起升用ZD系列，行走专用ZDY）；
2. 单梁、双梁桥式起重机、龙门吊行走机构；
3. 轻型输送设备、小型平移台车、需要平缓制动的轻型起重传动装置；
4. 普通厂房、仓库、码头无易燃易爆介质的起重作业环境。

五、对比6键花键轴版本的差异（单键优势）

1. 单键独键轴：结构简单，减速机联轴器通用，维修更换方便，重载行走不易断键，成本更低；
2. 6键花键轴：多用于轻载快速行走，承载力低于单键轴，长期重载易出现花键磨损、间隙变大。

六、使用注意性能边界

1. 不可用于防爆、高温熔化金属、强酸碱蒸汽腐蚀环境；
2. 严禁长时间连续空载运行，会加速制动环磨损；
3. 定期检查制动弹簧预紧力，避免刹车过松溜车、过紧发热烧电机；
4. 单键轴装配时需涂抹润滑脂，防止键槽锈蚀卡死。
